¿Qué hay dentro de un cargador de vehículos eléctricos?

WCon la popularización de los vehículos eléctricos (VE), los cargadores se han convertido en una infraestructura clave. ¿Te has preguntado alguna vez qué contienen estos dispositivos que recargan la energía de tu coche? Hoy te revelamos la respuesta.

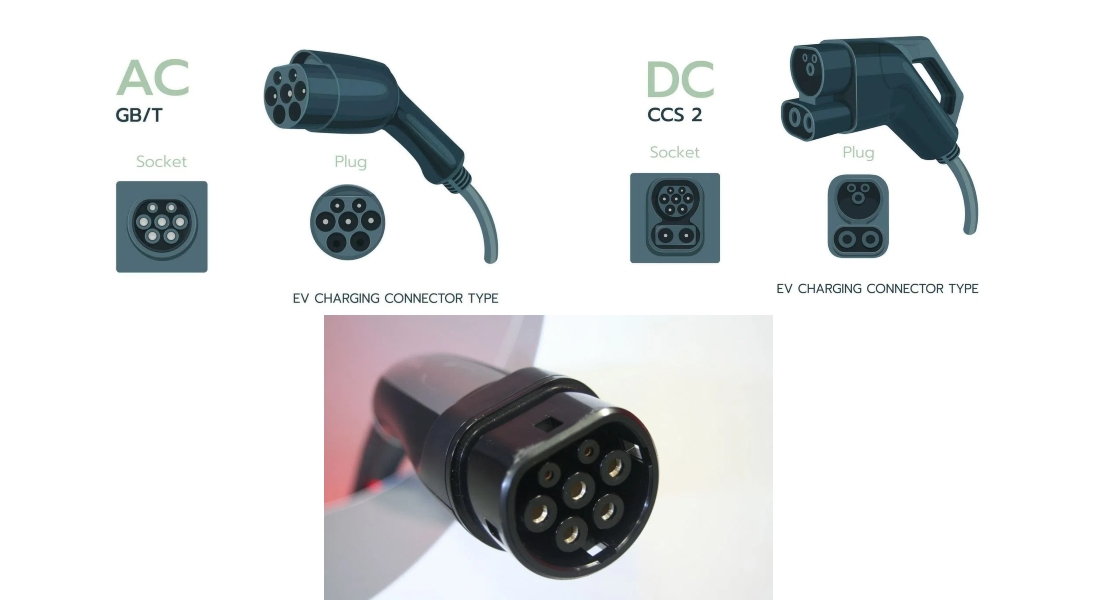

Interfaz de carga: El puente de conexión
La interfaz de carga es el punto de conexión entre el cargador del VE y el vehículo eléctrico. Estándares comunes como el enchufe europeo Tipo 2 y el enchufe estadounidense SAE J1772 garantizan la conexión física, así como la transmisión de energía eléctrica y señales. Los distintos modelos de vehículos se adaptan a diferentes interfaces, lo cual constituye el primer paso para la carga. Por ejemplo, algunos modelos de Tesla utilizan su interfaz NACS patentada, mientras que la mayoría de las marcas europeas prefieren la interfaz Tipo 2.

Controlador de carga: El "comandante" de la carga
El controlador de carga es el cerebro del cargador de vehículos eléctricos. Ajusta parámetros como la corriente, el voltaje y el tiempo de carga según las necesidades del vehículo eléctrico. Por ejemplo, cuando el nivel de batería es bajo, aumenta la corriente de carga para recargar energía rápidamente; cuando la batería está casi llena, la reduce para evitar la sobrecarga. Al igual que los cargadores de Easee, sus controladores monitorizan continuamente la corriente, el voltaje, la temperatura y la humedad para garantizar una carga estable y segura.

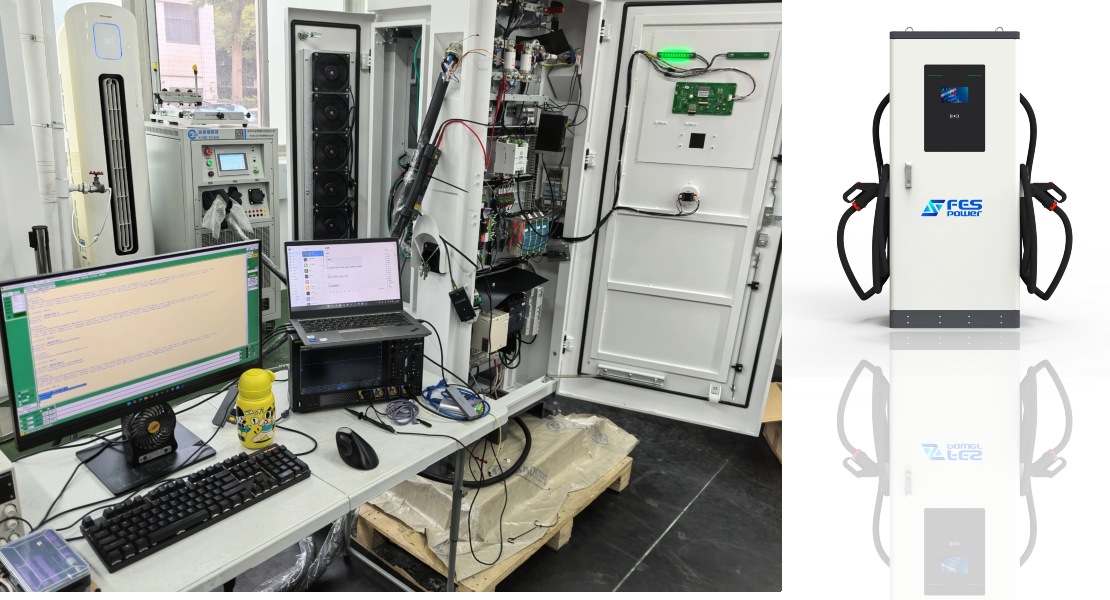

💽Host del cargador: el conjunto del núcleo
El host del cargador integra numerosos módulos clave. Entre ellos, el módulo de conversión de energía convierte la corriente alterna (CA) entrante en corriente continua (CC), adecuada para la carga de vehículos eléctricos. El módulo de comunicación también es crucial, ya que facilita la comunicación con el vehículo eléctrico, transmitiendo señales de control e información de estado. Tomemos como ejemplo los cargadores de ChargePoint; su plataforma de software permite la monitorización y gestión remota de los cargadores, que se basa en un potente módulo de comunicación para la interacción de datos.

🔋Fuente de alimentación: La fuente de energía
Los cargadores de vehículos eléctricos necesitan conectarse a una fuente de alimentación para obtener energía eléctrica. Generalmente, se conectan a una fuente de alimentación de CA, que luego se somete a operaciones como la reducción de voltaje del transformador, la rectificación y el filtrado para convertirla en corriente continua (CC) para cargar vehículos eléctricos. Los cargadores de diferentes potencias tienen diferentes requisitos de acceso a la energía. Por ejemplo, un cargador doméstico de 7 kW suele conectarse a una red eléctrica monofásica de 220 V, mientras que un cargador rápido de CC de 60 kW necesita conectarse a una red eléctrica trifásica de 380 V.

🖥️Panel de control: La ventana de interacción del usuario
El panel de control es la interfaz que permite al usuario interactuar con el cargador de vehículos eléctricos. Está equipado con botones de operación y una pantalla. Aquí se seleccionan los modos de carga, se inicia la carga y se configuran los parámetros. Por ejemplo, los cargadores inteligentes domésticos de EvoCharge, a través del panel de control y de una aplicación móvil, facilitan la gestión de la carga y permiten a los usuarios consultar el progreso, los costes y otra información, lo que mejora la usabilidad.

Módulo de Comunicación: El Enlace de Información
El módulo de comunicación permite que el cargador de vehículos eléctricos se comunique con dispositivos externos. No solo interactúa con el vehículo eléctrico, sino que también se comunica con la nube y las plataformas de gestión. Mediante métodos como Wi-Fi, Bluetooth o Comunicación por Línea Eléctrica (PLC), el cargador puede cargar datos de carga en tiempo real y recibir comandos de control remoto. Ebyte's EC01-El módulo DNC 4G cat4 se puede utilizar para la comunicación del cargador, realizando una transmisión de datos transparente bidireccional desde el puerto serie al servidor de red y garantizando una transmisión de datos estable.

Módulo de protección de seguridad: El guardián de la seguridad
El módulo de protección de seguridad garantiza la seguridad de la carga. Integra múltiples funciones de protección, como sobrecorriente, sobretensión, sobretemperatura y cortocircuito. Al detectar una anomalía, interrumpe la carga inmediatamente. Por ejemplo, en entornos de alta temperatura, si la temperatura del cargador supera el umbral de seguridad, el módulo de protección detiene automáticamente la carga para evitar daños al equipo y accidentes que afecten a la seguridad.

Módulo de Medición y Facturación de Electricidad: El Estadístico de Costos
Este módulo mide con precisión la energía eléctrica consumida durante la carga y calcula las tarifas según los estándares de facturación. Incluye un medidor de electricidad y una unidad de facturación que registra información detallada sobre la cantidad y los costos de la carga. En las estaciones de carga públicas, los usuarios pagan según los resultados calculados por este módulo, lo que garantiza una facturación justa e imparcial.
Entre muchos productos relacionados con los cargadores, aunque D30 No es un cargador tradicional, pero puede desempeñar un papel importante en instalaciones de carga a gran escala, como la gestión de grandes aparcamientos o estaciones de carga. Su función de llamada múltiple permite a los administradores comunicarse rápidamente, coordinar la guía de vehículos, el mantenimiento de equipos y otras tareas, mejorando así la eficiencia operativa general. Además, su modo automático de ahorro de energía multinivel garantiza un uso prolongado, satisfaciendo las necesidades de comunicación en tiempo real de los administradores en entornos complejos.
