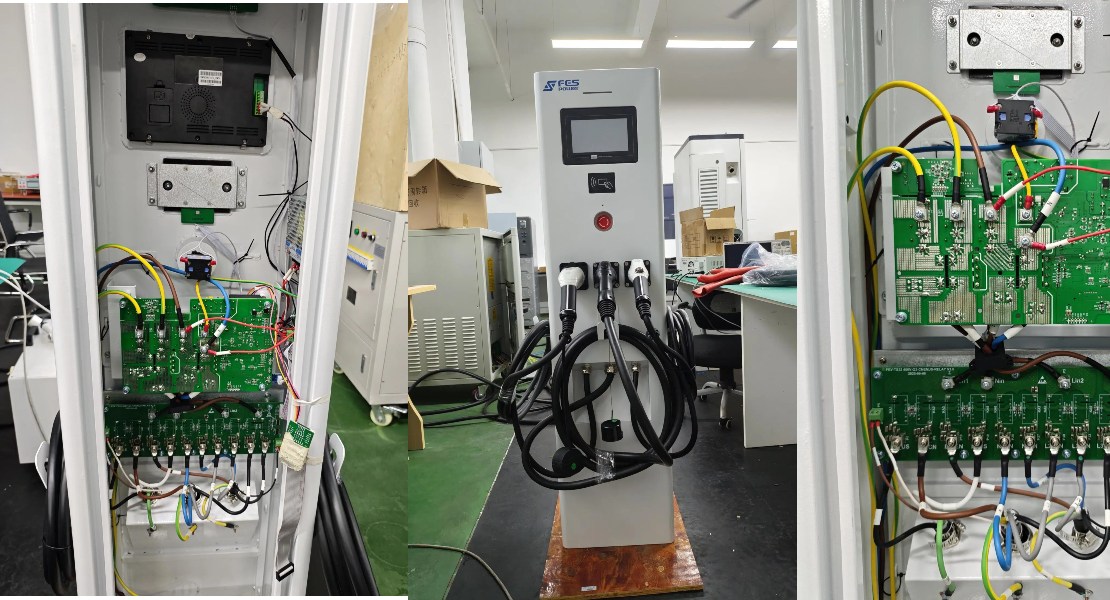

¿Qué hay dentro de un cargador de CC?

A medida que la adopción de vehículos eléctricos se acelera en todo el mundo, las estaciones de carga se han convertido silenciosamente en la columna vertebral del transporte limpio. Sin embargo, mientras que los conductores solo ven un elegante gabinete y un simple... enchufar y cargar interfaz, pocos entienden realmente lo que sucede detrás de esa carcasa metálica.

Hoy, echemos un vistazo claro y basado en la ciencia a la estructura interna de un Cargador rápido de CC—y uso Serie D30 de FES Power como un ejemplo del mundo real.

🔌 ¿Qué compone el sistema de entrada de energía?

Todo cargador se alimenta de la red eléctrica. Para los cargadores rápidos de CC, esto requiere un sistema de entrada de CA estable que gestione:

🛡️Suministro de CA trifásica

🛡️Rango de voltaje (normalmente 380–415 V)

🛡️Frecuencia y factor de potencia

🛡️Corriente máxima de entrada

🛡️Protección y filtrado de la red

Para el D30, la entrada de CA incluye:

⭐️Sistema trifásico de 5 cables (L1, L2, L3, N, PE)

⭐️Voltaje de entrada: 380–415 V CA

⭐️Factor de potencia: ≥0,98

⭐️Corriente máxima de entrada: 220 A (120 kW) / 300 A (160 kW)

Esto garantiza un funcionamiento estable incluso en condiciones de red fluctuantes.

⚙️ ¿Cómo convierte el módulo de potencia CA a CC?

En el corazón de cada Cargador de CC Se encuentra el módulo de potencia, la unidad responsable de convertir la CA en la corriente continua que requieren las baterías de los vehículos eléctricos.

El FES Power D30 Adopta una arquitectura modular, lo que permite una configuración flexible:

Módulos de 30 kW

📁módulos de 40 kW

Salida combinada: 120 kW o 160 kW

El diseño modular ofrece importantes ventajas:

💡Fácil mantenimiento

💡Reemplazo rápido en caso de falla

💡Potencia de salida escalable

💡Menos fallos de un solo punto

Es el “motor” del cargador.

🧠 ¿Cómo coordina todo el sistema de control?

Un cargador de CC moderno es un dispositivo inteligenteSu sistema de control se encarga de:

💫Comunicación con el vehículo

💫Estrategias de suministro de energía

💫Monitoreo en tiempo real

💫Autenticación de usuario

💫Protección de seguridad

💫Conectividad en la nube y actualizaciones remotas

El D30 El sistema de control admite:

☑️ISO 15118 (incl. Enchufar y cargar)

☑️Interfaz de usuario de pantalla táctil de 7 pulgadas

☑️OCPP 1.6J / 2.0.1

☑️Ethernet, Wi-Fi y 4G

Esto hace que el cargador sea totalmente gestionable en la nube y fácil de usar para el operador.

🔋 ¿Qué incluye la sección de Salida?

Esta es la parte que el usuario realmente toca: enchufe, cable e interfaz.

Especificaciones de salida del D30:

⭐️Conector CCS2

⭐️cable de 4 metros

⭐️Voltaje de salida: 200–1000 V

⭐️Corriente máxima: 250A

La amplia compatibilidad de voltaje garantiza el soporte para plataformas de vehículos eléctricos de alto voltaje modernas, ahora y en el futuro.

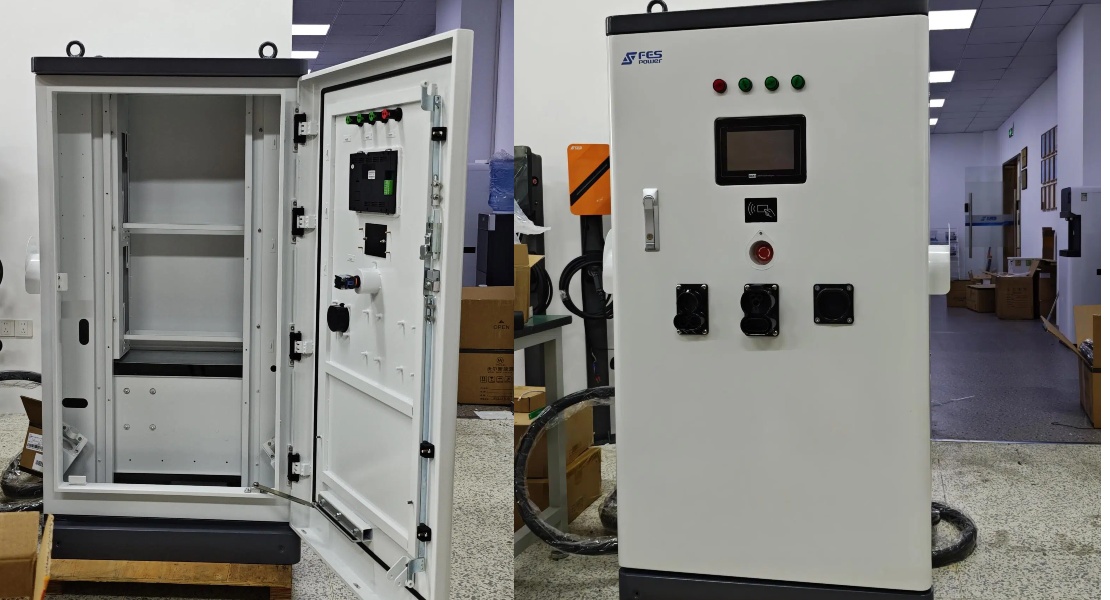

🏗️ ¿Cómo garantizan la confiabilidad la estructura y los sistemas de enfriamiento?

Exterior Cargadores de CC Debe funcionar bajo la lluvia, el polvo, el calor, las heladas o la humedad alta.

Esto requiere un diseño mecánico robusto.

Características estructurales del D30:

🛡️Diseño estructural integrado para una instalación más sencilla

🛡️Protección de entrada IP54

🛡️Resistencia al vandalismo IK10 (excepto el área de exhibición)

🛡️Refrigeración por aire forzado

🛡️Rango de funcionamiento: -20°C a 50°C

Estos garantizan una durabilidad a largo plazo incluso en entornos difíciles.

⚡ ¿Cómo funciona realmente un cargador de CC internamente?

A continuación se muestra un flujo de trabajo simplificado que cualquiera puede entender:

🔷El vehículo eléctrico se conecta → comienza el apretón de manos

🔷Datos de la batería intercambiados → estrategia de carga generada

🔷Los módulos de potencia convierten CA → CC

🔷Salida de CC suministrada a la batería

🔷El sistema monitorea la temperatura, el voltaje y la corriente.

🔷La carga se completa → la alimentación se desconecta de forma segura

El D30 incluye múltiples protecciones de seguridad:

OVP, UVP, OCP, OTP, SPD, RCD, IMD y más.

Seguridad Está integrado en cada paso de carga.

🚗 ¿Qué define a un gran cargador rápido de CC?

Un cargador de alta calidad debe incluir:

Arquitectura de potencia modular

👍Alta eficiencia (>96%)

👍Comunicación inteligente ISO 15118

👍Conectividad avanzada (OCPP, Wi-Fi, 4G)

👍Amplio voltaje de salida y alta corriente

👍Fuerte protección física

👍Interfaz fácil de usar

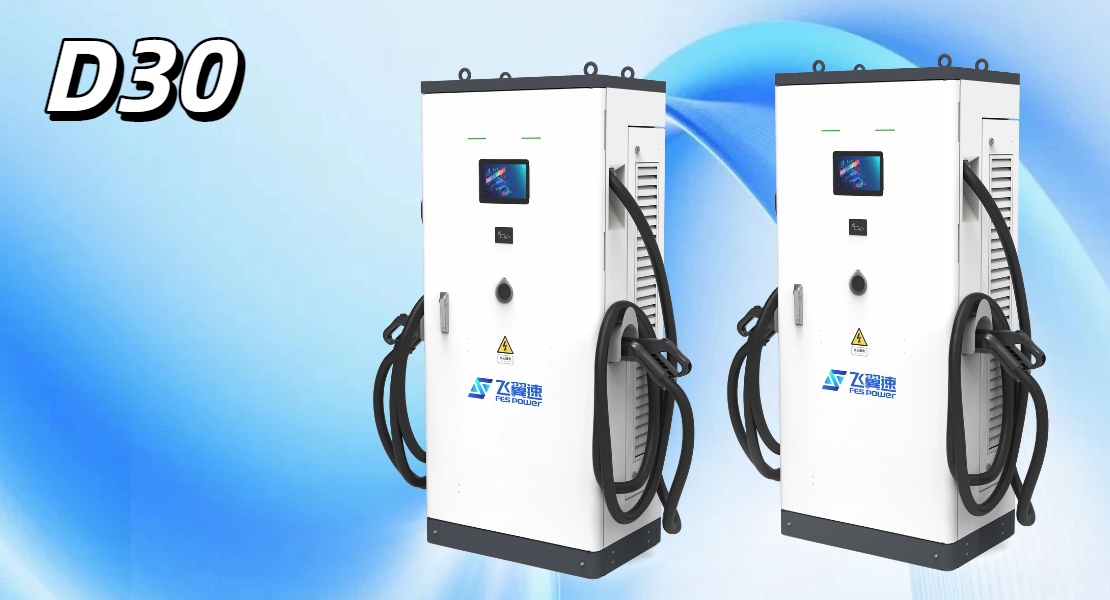

El FES Power D30 (120 kW / 160 kW) Encarna todas estas fortalezas estructurales, lo que lo hace ideal para:

⭐️Estaciones de carga públicas

⭐️Estacionamientos comerciales

⭐️Depósitos de flota

⭐️Centros urbanos de carga rápida
